案例分享

昭华湘江特大悬索桥多跨多点检测

   被测设施:昭华湘江特大悬索桥
   检测项目:多点动挠度(跑车、跳车、刹车)
   检测设备:BJQN-V2.0 多点动态位移检测系统

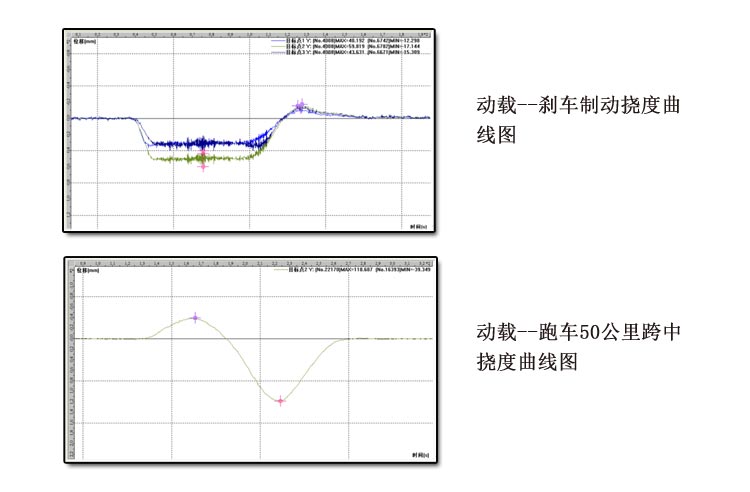

       昭华湘江特大悬索桥2019年全面竣工,是湘潭绕城线北侧过江通道,其全桥长1321.92米,主桥为独塔自锚式悬索桥,采用莲花造型,主跨采用钢箱梁结构,锚跨和副跨采用混凝土梁。本案例在阴雨天气实现同步检测边跨和主跨的七个点位(1/8,2/8,3/8,4/8,5/8,6/8,7/8),输出时程曲线图和挠度数值,根据时程曲线图快速有效的智能计算出冲击系数、最大值、最小值,用于评估桥梁可靠程度。

       与传统方法相比,动态挠度检测更便捷、数据更精准。同时系统具备IP65防护等级,本项目在阴雨天仍然正常工作。



昭华湘江大桥
 检测地点:  湘潭市  桥梁跨径:  全桥长1321.91米
 检测时间:  2019年6月  检测参量:  挠度,冲击系数,频率
 桥梁结构:  独塔自锚式悬索桥  检测点位:  主跨1/4、1/2、3/4
 检测设备:

 BJQN-V2.0: 动态免靶标三点同时测量,数据实时显示。

 特点:适用于阴雨天气、非接触、远距离、多点测量。
